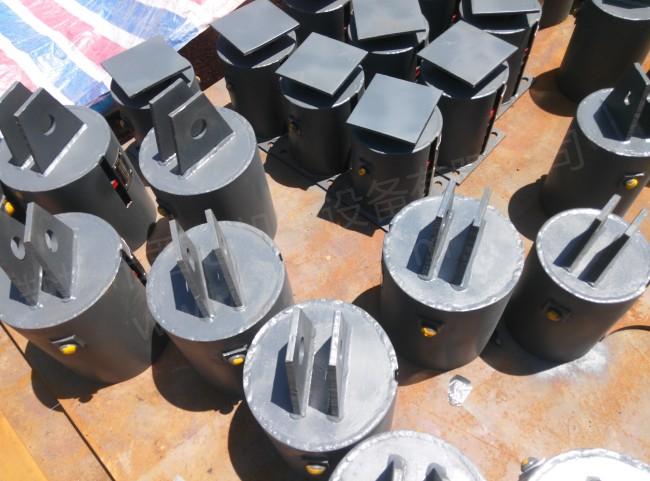

双拉杆弹簧吊架

浏览次数：

一、产品概述

双拉杆弹簧吊架是管道支吊架体系中恒力弹簧支吊架的经典结构形式，属于变位移恒荷载类支承构件，核心功能是在管道产生热胀冷缩垂直位移的全过程中，持续输出稳定的支承反力，避免管道系统因位移产生附加弯曲应力，保障高温高压管线及关联设备的运行安全性。产品设计制造全流程遵循国家及行业现行标准，采用双拉杆对称承载结构，相较于单拉杆形式具备更优的抗侧向失稳能力与荷载均匀性，广泛应用于位移量较大、荷载等级较高的主工艺管道系统，是火力发电、石油化工、冶金热力等领域管道应力控制的核心部件。

二、结构组成与工作原理

双拉杆弹簧吊架基于力矩平衡原理设计，通过精密的杠杆 - 弹簧耦合机构实现位移过程中的荷载恒定输出。其主体结构由圆柱螺旋弹簧组、固定框架、回转杠杆机构、双拉杆悬吊系统、位移指示装置、荷载调节机构及弹簧罩筒七大核心单元构成。

工作状态下，管道自重及介质荷载通过管部连接件传递至下吊杆，经横担均匀分配至两根拉杆，最终作用于回转框架的荷载端；与此同时，预压缩的圆柱螺旋弹簧对回转框架的弹簧端施加反向弹力。通过精准设计的力臂比值，在回转框架随管道位移偏转的全过程中，弹簧力矩与荷载力矩始终保持动态平衡，从而使吊杆输出力维持恒定，全行程内荷载偏差率可控制在 6% 以内。双拉杆对称布置的结构形式，可有效抵消管道水平方向扰动产生的附加弯矩，避免单侧受力导致的销轴偏磨与框架变形，显著提升产品运行稳定性与疲劳寿命。

三、执行标准与规范体系

双拉杆弹簧吊架的设计、制造、检验与安装全流程严格遵循现行国家及行业标准体系，核心执行规范包括：

国家标准层面，以 GB/T 17116 系列为核心基础，其中 GB/T 17116.1-2018《管道支吊架 第 1 部分：技术规范》（现行有效版本）规定了支吊架设计总则、材料选用、荷载准则与许用应力通用要求；GB/T 17116.3-2018《管道支吊架 第 3 部分：弹簧支吊架》（现行有效版本）明确了弹簧刚度偏差、疲劳寿命、表面防腐、标记规则等专项技术指标。弹簧元件符合 GB/T 1222-2016《弹簧钢》（现行有效版本）材料要求，制造公差遵循 GB/T 1804《未注公差尺寸的极限偏差》（现行有效版本）规定。

电力行业专项标准方面，产品设计满足 DL/T 5054-2016《火力发电厂汽水管道设计规范》（现行有效版本）与 DL/T 5366《火力发电厂汽水管道支吊架设计规范》（现行有效版本）的选型原则，针对主蒸汽、再热蒸汽等高温高压管道工况，荷载变化率严格控制在规范允许范围内。制造与验收环节符合 DL/T 1113-2024《火力发电厂管道支吊架验收规程》（现行有效版本）要求，维修调整遵循 DL/T 616-2023《火力发电厂汽水管道与支吊架维修调整导则》（现行有效版本）相关规定。

石油化工领域，产品适配 HG/T 20644-2024《弹簧支吊架选用标准》（现行有效版本）与 SH/T 3074-2019《石油化工管道支吊架设计规范》（现行有效版本），针对化工管道多介质、强腐蚀、工况波动频繁的特点，强化了材料防腐性能与极端温度适应性要求。施工与验收环节执行 GB 50235《工业金属管道工程施工规范》（现行有效版本）及 GB 50184《工业金属管道工程施工质量验收规范》（现行有效版本）。

四、核心技术性能指标

双拉杆弹簧吊架的额定荷载覆盖范围为 123N 至 364120N，标准位移行程涵盖 50mm、100mm、150mm、200mm、250mm、300mm、400mm 七个等级，可根据管道实际热位移量精准匹配选型。产品全行程内规定荷载离差包含摩擦力在内不大于 6%，全行程内荷载平均值与设计荷载离差不大于 2%，现场荷载调节量可达 ±10%，可有效抵消安装误差与管道实际荷载偏差。

结构设计层面，锁定状态下可承受 2 倍最大工作荷载而不产生塑性变形，回转机构销轴采用耐磨合金结构钢，表面经调质处理，硬度达到 HB220-250，确保长期往复运动的可靠性。弹簧元件采用优质合金弹簧钢制造，经强压处理与疲劳试验，在额定荷载下循环寿命不低于 10000 次，永久变形量不大于自由高度的 0.5%。产品默认工作环境温度范围为 - 40℃至 120℃，高温工况可采用耐高温弹簧材料与隔热结构，适配管道内介质温度不超过 550℃的使用场景。

主体框架采用优质碳素结构钢制造，拉杆部件选用合金结构钢调质处理；默认防腐方案为环氧富锌底漆配套面漆，沿海、高腐蚀工况可定制热镀锌或重防腐特涂工艺，满足不同环境的耐候要求。

五、产品技术优势

双拉杆对称承载结构是该产品核心技术特征之一，相较于单拉杆恒力吊架，其双支点受力模式使横担与管夹受力更均匀，避免管道偏心荷载导致的吊架倾斜，特别适用于大管径、重荷载的主管道悬吊场景。双拉杆设计同时提升了结构的抗扭性能，可承受一定量的管道水平热位移与振动冲击，降低吊架卡涩、失稳的失效风险。

产品集成可视化位移指示装置与荷载刻度标识，安装调试阶段可直观读取冷态、热态位置，便于施工人员精准定位与荷载校准，无需额外测量工具。弹簧组件采用全封闭罩筒防护，可有效隔绝粉尘、水汽与腐蚀性介质，延长弹簧使用寿命，同时避免弹簧断裂弹出的安全隐患。所有连接销轴均配备防脱开口销与润滑注油孔，日常维护便捷，可显著降低电厂、化工厂区运维人员的检修工作量。

六、核心应用场景

双拉杆恒力弹簧吊架主要适配管道垂直热位移量大于 12mm、荷载变化控制要求严格的管道系统，依托双拉杆对称承载、抗侧倾失稳、重载适应性强的核心特性，在多个工业领域的关键工况中成为管道应力管控的核心配套构件。

火力发电行业核心场景

在火力发电厂中，产品是高温高压汽水管道支吊系统的核心部件，典型应用场景包括超临界 / 超超临界机组的主蒸汽管道、高低温再热蒸汽管道悬吊。此类管道内介质工作温度可达 570℃以上，垂直热位移量普遍超过 150mm，管道自重与介质荷载大，且对汽轮机接口荷载有严格限值。双拉杆弹簧吊架可在全位移行程内维持恒定支承力，将荷载偏差控制在 DL/T 5054 规范要求的范围内，避免管道热位移产生的附加弯曲应力传递至汽轮机组，保障主机轴系运行安全。
针对锅炉本体汽包、水冷壁集箱及大口径下降管，其启停炉过程中存在大幅垂直位移，且伴随炉膛振动冲击。双拉杆结构的抗扭与抗扰动能力可有效缓冲振动荷载，防止吊架卡涩失稳；双点支承模式可均匀分散管道自重，降低单根拉杆的荷载峰值，适配厚壁大管径管道的重载支吊需求。此外，烟风煤粉管道大跨度悬吊段也广泛采用该产品，配合横担实现多点均匀受力，控制管道横向偏摆，同时吸收烟道热膨胀位移。

石油化工行业典型场景

在炼油、乙烯、合成氨等化工装置中，双拉杆弹簧吊架多用于工况严苛的高温工艺管线。典型场景包括加热炉、裂解炉出口管线，此类管道温度波动大、热位移量显著，介质多为易燃易爆高危物料，对支吊架运行可靠性要求极高。产品全行程无卡涩点、荷载偏差率低，可长期稳定运行于高温工况，避免管道应力集中导致的焊缝泄漏风险，完全符合 SH/T 3074 与 HG/T 20644 规范中化工管道的支吊设计要求。
针对离心泵、往复式压缩机、管壳式换热器等动设备的进出口管道，设备接口法兰的允许荷载有严格限值。双拉杆吊架可精准控制管道支承反力，将热位移产生的附加荷载控制在设备允许范围内，保护设备密封结构与轴承系统，有效延长动设备的大修周期。此外，石化园区跨装置管廊、长距离热力管线的跨越段，常存在基础沉降差与温度变形叠加效应，双拉杆弹簧吊架可同时补偿热胀位移与基础沉降变形，对称结构可抵御管廊侧向风载与流体冲击，保障跨路段管道长期稳定运行。

冶金与市政热力通用场景

冶金行业中，高炉热风管道、炼钢车间蒸汽主管线温度高、工况波动频繁，且伴随厂区重型设备的持续振动。双拉杆吊架的抗冲击性能与结构冗余度可适应频繁的温度升降循环，满足冶金行业重载、强扰动的使用环境。
在城市集中供热领域，高温热水、蒸汽主管网的补偿器两端、道路沉降缝位置，需要支吊架同时吸收管道热位移与地面不均匀沉降变形。双拉杆弹簧吊架位移行程覆盖范围广，现场荷载调节余量可达 ±10%，可适配市政管网长周期、低维护的运行要求，降低后期运维调整的工作量。

七、选型与安装技术要点

双拉杆弹簧支吊架选型直接决定管道应力管控效果，选型阶段需依据管道应力分析结果，明确吊点的垂直热位移量、计算荷载、位移方向三大核心参数，优先选用位移量预留 20% 以上余量的产品规格，以应对安装偏差与工况波动。当管道存在较大水平位移时，需配合管部铰接结构使用，避免拉杆产生附加横向力。冷态安装时应按设计要求调整弹簧锁定位置，确保管道升温后吊架平稳过渡至工作行程，严禁强行撬动或超行程使用。

选型需注意两大常见误区：一是禁止超位移量程选型，需预留至少 20% 的位移余量，避免管道位移超出吊架行程导致结构失效；二是不得用变力弹簧吊架替代双拉杆恒力吊架用于大位移场景，否则会导致管道附加应力超标，影响设备与管线运行安全。

安装过程中，双拉杆上端与根部构件的连接需保证销轴水平，两根拉杆保持垂直平行，偏差不大于长度的 1/1000。管道水压试验期间，吊架处于锁定状态承受试验荷载，试验完成后需及时解除锁定装置，并按冷态设计值进行荷载微调。系统投运首次升温至工作温度后，应进行热态检查，确认位移指针处于设计热态位置区间，荷载偏差符合规范要求，必要时进行二次校准。

八、质量保障与验收要求

产品出厂前需逐台进行荷载试验与全行程位移试验，出具弹簧刚度检测报告、原材料材质证明、焊缝无损检测报告及产品合格证，各项检测指标均符合管道支吊架验收标准要求。出厂文件包含产品总图、安装使用说明书、荷载位移特性曲线，可追溯每台产品的生产批次与检验记录。

现场验收需核对产品型号、额定荷载、位移量与设计文件一致性，检查外观无变形、锈蚀与焊接缺陷，指针位置与冷态标识对齐，锁定装置完好。安装验收阶段按 DL/T 1113-2024 规范要求进行分项检查，包括拉杆垂直度、标高偏差、荷载偏差、位移指示准确性等关键项目，全部指标合格后方可投入运行。
